Sustitución de caldera de gasóleo por pellets


Instalación de caldera de pellets en cascada ÖkoFEN, realizada en Suiza, con la particularidad del aprovechamiento del depósito de gasóleo que se reutilizó y acondicionó para la construcción de un silo de almacenamiento de obra para los pellets


A continuación os dejamos imágenes con todos los pasos de la instalación:
vivienda plurifamiliar caldera pellets

La sala de calderas, antes de realizar la sustición, con su caldera de gasóleo
                                   sustitución caldera de gasóleo

La instalación de gasóleo, tenía el depósito subterráneo
depósito gasóleo

Se cortó, la boca del depósito de gasóleo, y se hizo una nueva boca:
silo pellets

llenado pellet

pellets de madera silo

entrada pellet

entrada silo

tapa pellet

tubo boca de llenado

silo pellet

escalera silo de pellets

Aquí vemos como se montaron las bocas de llenado, del futuro silo de pellets. 2 bocas, corresponderían a tubos de llenado, uno con mayor longitud que otro, para llenar de manera uniforme toda la longitud del silo, y una tercera boca, para sacar aire mientras se va produciendo el llenado
bocas de llenado silo

Y así es como finalmente quedaría el acceso al silo desde el exterior
almacenamiento de pellets silo

Una vez acondicionado el acceso, se trabajaría en el interior del viejo depósito de gasóleo. Se empezaría a construir el silo de pellets, montando dos tornillos sinfines que cubrirían toda la longitud del silo. Éstos tornillos serán los encargados de alimentar de forma independiente, a las calderas de pellets que se van a situar en la sala de calderas
interior depósito gasoil calefacción

depósito gasoil

fondo silo para pellets

tornillo sinfín silo pellets


Construcción de la puerta de acceso al silo
cerramiento silo de pellet

estructura silo de pellets

Para que los pellets se transporten por los tornillos sinfines, es necesario realizar unas pequeñas caídas con tablones de madera, de esta madera se garantiza un vaciado total del silo
silo de pellets obra

caídas silo de obra


En la parte superior, vemos el tubo de alimentación, por el cual se transportarían los pellets, mediante succión neumática, desde el camión hasta el fondo del silo

tubo llenado silo pellets

Colocación de una manta antiimpacto, que ayuda a que los pellets no se machaquen cuando se carga, y puedan llegar al silo en perfectas condiciones

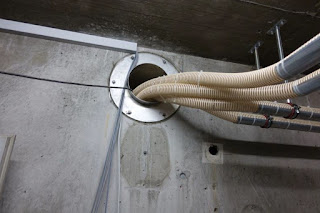

Los pellets desde el interior del silo se transportan a las calderas mediante succión neumática a través de mangueras. Las calderas pueden estar situadas hasta a una distancia de 20 metros del silo
mangueras succión

bocas succión

Es necesario dejar una puerta con acceso al interior del silo, que se cubre con tablones
puerta inspección silo pellet

Los sinfines en el interior del silo, se mueven mediante unos motores situados en el exterior de éste, conectados con las mangueras. Por una manguera iría aire, y por la otra los pellets
motores sinfín

mangueras succión silo pellets

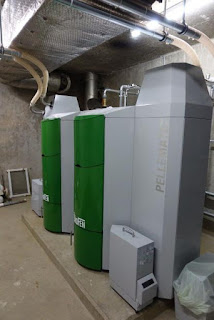

En la sala de calderas, se situaron 2 calderas de pellets trabajando en tándem, con una potencia de 56 kw cada una, proporcionando una potencia desde 17 kW a 112 kW
caldera de pellets tándem

calefacción con pellets suiza

Algunas imágenes de la instalación hidráulica, con un depósito de inercia de 1000L
chimenea caldera de pelets

hidráulica sala de calderas

depósito de inercia okofen

Ya por último, aquí tenéis el plano general de la instalación, y el esquema hidráulico
plano instalación de calefacción

esquema hidráulica caldera pellets
